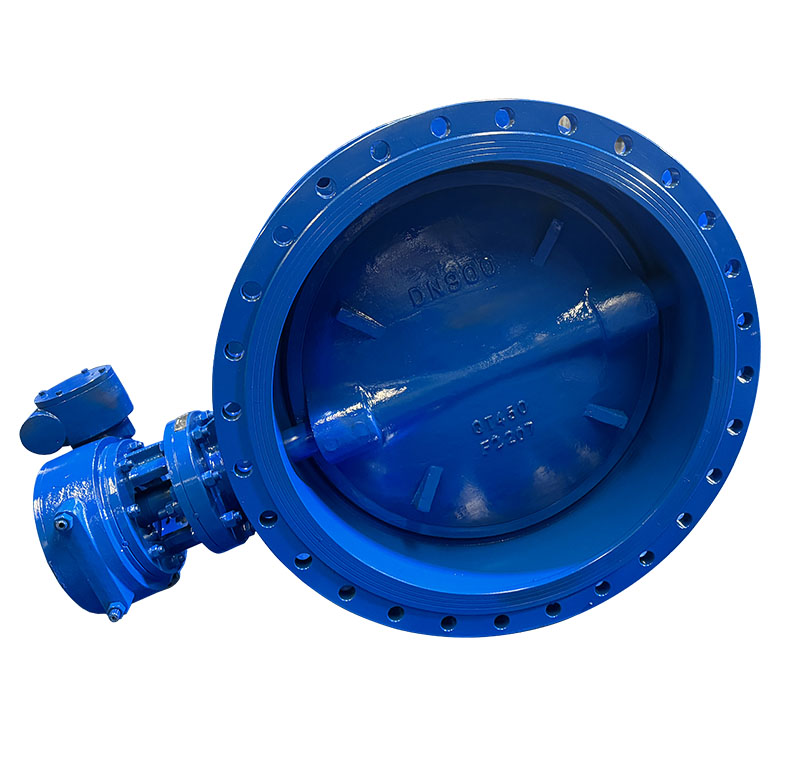

D342X雙偏心蝶閥產品說明
D342X雙偏心蝶閥主要適用于水廠、電廠、鋼廠冶煉、造紙、化工、飲食等系統供排水用，尤其適用于自來水管路上，作為調節和截流設備使用。在單偏心蝶閥的基礎上進一步改良成型的就是目前應用最廣泛的雙偏心蝶閥。其結構特征為在閥桿軸心既偏離蝶板中心、也偏離本體中心。雙偏心的效果使閥門被開啟后蝶板能迅即脫離閥座、大幅度地消除了蝶板與閥座的不必要的過度擠壓、刮擦現象、減輕了開啟阻距、降低了磨損、提高了閥座壽命。
產品特點
1、結構簡單緊湊，重量輕，90°旋轉，開關迅速。
2、設計合理，裝拆容易，便于維修。
3、采用偏心結構，減少密封圈的磨擦，延長閥門使用壽命。
4、完全密封，泄漏為零。
5、更換閥板密封圈、O型圈、蝶板、轉軸等材質，可適用多種介質和不同溫度。
D342X雙偏心蝶閥主要零部件材料
| 名稱 | 國標 | 美標ASTM | 英標BS |
| 閥體 | HT200、鑄鋼、WCB | A126 Class | B1452-20 |
| 閥板 | QT500 | A536 65-45-12 | BS2789-65 |
| 轉軸 | 2Cr13 | 420 | Bs970 |
| 轉套 | ZCuZn38Mn3Pb2 | B36 | Bs1400 |
| 閥板密封圈 | 丁腈橡膠 | D2000 Aa6014 | Bs2494 Buua-N |
| 閥體鋼環 | 0Cr18Ni9 | S32100 | BS321S12 |
| 公稱通徑 DN | 100～1200 | 100～1200 | mm | |
| 公稱壓力 PN | 1.0 | 1.6 | MPa | |
| 試驗壓力 | 密封 | 1.5 | 2.4 | MPa |
| 殼體 | 1.1 | 1.76 | MPa | |
| 適用溫度(℃) | -10℃～120℃ | |||
| 適用介質 | 淡水、污水、空氣等 | |||
| 稱通徑 DN(mm) | 尺寸 | |||||||||||||||||||
| D | D1 | d | b | f | 短結構 | 長結構 | H | H1 | H2 | L | L1 | L2 | L3 | L4 | L5 | h | m | |||
| n-do | 4-M | n-do | 短結構 | 長結構 | ||||||||||||||||
| 100 | 220 | 180 | 158 | 24 | 3 | - | - | 8-175 | 446 | 234 | 122 | - | 190 | 64 | 48 | 121 | 180 | - | - | 180 |
| 150 | 285 | 240 | 21 2 | 26 | 3 | - | - | 8-22 | 521 5 | 279 | 153 | - | 210 | 74 | 58 | 128 | 194 | - | - | 180 |
| 200 | 340 | 295 | 268 | 28 | 3 | 4-22 | M20 | 8-22 | 690 | 349 | 216 | 89 | 230 | 80 | 70 | 163 | 241 | 250 | ||
| 250 | 390 | 350 | 320 | 28 | 4 | 8-22 | M20 | 12-22 | 800 | 406 | 219 | 114 | 250 | 98 | 95 | 193 | 291 | 350 | ||
| 300 | 450 | 400 | 370 | 28 | 4 | 8-22 | M20 | 12-22 | 959 | 542 | 267 | 114 | 270 | 449 | 178 | 254 | 104 | 473 | 300 | |
| 350 | 505 | 460 | 430 | 30 | 4 | 12-22 | M20 | 16-26 | 1048 | 583 | 315 | 127 | 290 | 449 | 178 | 254 | 104 | 473 | 300 | |
| 400 | 565 | 515 | 482 | 30 | 4 | 12-26 | M24 | 16-26 | 1120 | 620 | 350 | 140 | 310 | 449 | 178 | 254 | 104 | 473 | 300 | |
| 450 | 615 | 565 | 532 | 34 | 4 | 16-26 | M24 | 20-26 | 1190 | 667 | 373 | 152 | 330 | 449 | 178 | 254 | 104 | 473 | 300 | |
| 500 | 670 | 620 | 585 | 34 | 5 | 16-26 | M24 | 20-26 | 1280 | 702 | 428 | 152 | 350 | 486 | 196 | 254 | 130 | 528 | 300 | |
| 600 | 780 | 725 | 685 | 35 | 5 | 16-30 | M27 | 20-30 | 1409 | 759 | 450 | 178 | 390 | 627 | 244 | 245 | 162 | 596 | 345 | 400 |
| 700 | 895 | 840 | 800 | 40 | 5 | 20-30 | M27 | 24-30 | 1613 | 885 | 528 | 229 | 430 | 627 | 244 | 245 | 162 | 596 | 390 | 400 |
| 800 | 1015 | 950 | 905 | 44 | 5 | 20-33 | M30 | 24-33 | 1736 | 1013 | 573 | 241 | 470 | 635 | 270 | 295 | 196 | 711 | 430 | 300 |
| 900 | 1115 | 1050 | 1005 | 44 | 5 | 24-33 | M30 | 28-33 | 1860 | 1071 | 639 | 241 | 510 | 635 | 270 | 295 | 196 | 711 | 470 | 300 |
| 1000 | 1230 | 1160 | 1110 | 50 | 5 | 24-36 | M33 | 28-36 | 2107 | 1234 | 723 | 300 | 550 | 955 | 455 | 296 | 295 | 807 | 520 | 300 |
| 1200 | 1455 | 1380 | 1330 | 52 | 5 | 28-39 | M36 | 32-39 | 2326 | 1343 | 833 | 350 | 630 | 955 | 4 | |||||
